奇妙的 CSS MASK

作者: TAIS3 分类: css奇技怪巧 发布时间: 2022-07-09 10:32

本文将介绍 CSS 中一个非常有意思的属性 mask 。

顾名思义,mask 译为遮罩。在 CSS 中,mask 属性允许使用者通过遮罩或者裁切特定区域的图片的方式来隐藏一个元素的部分或者全部可见区域。

其实 mask 的出现已经有一段时间了,只是没有特别多实用的场景,在实战中使用的非常少,本文将罗列一些使用 mask 创造出来的有意思的场景。

语法

最基本,使用 mask 的方式是借助图片,类似这样:

{
    /* Image values */
    maskurl(mask.png);                       /* 使用位图来做遮罩 */
    maskurl(masks.svg#star);                 /* 使用 SVG 图形中的形状来做遮罩 */
}

当然,使用图片的方式后文会再讲。借助图片的方式其实比较繁琐,因为我们首先还得准备相应的图片素材,除了图片,mask 还可以接受一个类似 background 的参数,也就是渐变。

类似如下使用方法:

{
    masklinear-gradient(#000, transparent)                      /* 使用渐变来做遮罩 */
}

那该具体怎么使用呢?一个非常简单的例子,上述我们创造了一个从黑色到透明渐变色,我们将它运用到实际中,代码类似这样。

下面这样一张图片,叠加上一个从透明到黑色的渐变,

{
    backgroundurl(image.png) ;
    masklinear-gradient(90deg, transparent, #fff);
}

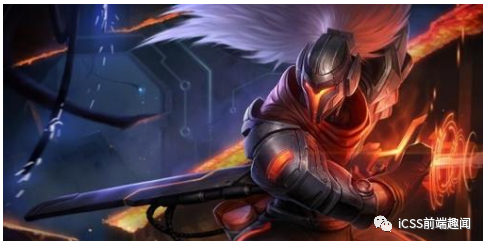

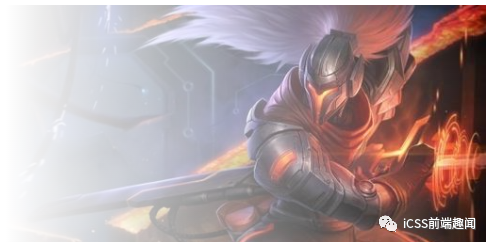

应用了 mask 之后,就会变成这样:

这个 DEMO,可以先简单了解到 mask 的基本用法。

这里得到了使用 mask 最重要结论:图片与 mask 生成的渐变的 transparent 的重叠部分,将会变得透明。

值得注意的是,上面的渐变使用的是 linear-gradient(90deg, transparent, #fff),这里的 #fff 纯色部分其实换成任意颜色都可以,不影响效果。

CodePen Demo — 使用 MASK 的基本使用[1]

使用 MASK 进行图片裁切

利用上述简单的运用,我们可以使用 mask 实现简单的图片裁剪。

使用 mask 实现图片切角遮罩

使用线性渐变,我们实现一个简单的切角图形:

.notching{
    width200px;
    height120px;
    background:
    linear-gradient(135deg, transparent 15px, deeppink 0)
    top left,
    linear-gradient(-135deg, transparent 15px, deeppink 0)
    top right,
    linear-gradient(-45deg, transparent 15px, deeppink 0)
    bottom right,
    linear-gradient(45deg, transparent 15px, deeppink 0)
    bottom left;
    background-size50% 50%;
    background-repeat: no-repeat;
}

像是这样:

我们将上述渐变运用到 mask 之上,而 background 替换成一张图片,就可以得到运用了切角效果的图片:

    backgroundurl(image.png);
    mask:
        linear-gradient(135degtransparent 15px#fff 0)
        top left,
        linear-gradient(-135degtransparent 15px#fff 0)
        top right,
        linear-gradient(-45degtransparent 15px#fff 0)
        bottom right,
        linear-gradient(45degtransparent 15px#fff 0)
        bottom left;
    mask-size: 50% 50%;
    mask-repeatno-repeat;

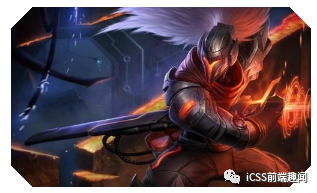

得到的效果如下:

CodePen Demo — 使用 MASK 实现图片切角遮罩[2]

当然,实现上述效果还有其他很多种方式,譬如 clip-path,这里的 mask 也是一种方式。

多张图片下使用 mask

上述是单张图片使用 mask 的效果。下面我们看看多张图片下,使用 mask 能碰撞出什么样的火花。

假设我们有两张图片,使用 mask,可以很好将他们叠加在一起进行展示。最常见的一个用法:

div {
    position: relative;
    backgroundurl(image1.jpg);

    &::before {
        position: absolute;
        content"";
        top0;left0right0;bottom0;
        backgroundurl(image2.jpg);
        masklinear-gradient(45deg, #000 50%, transparent 50%);
    }
}

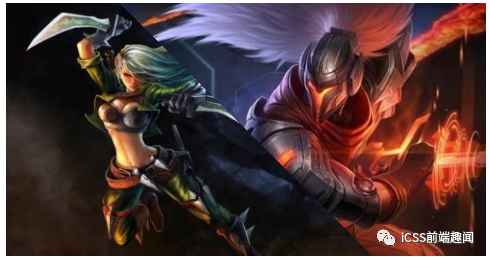

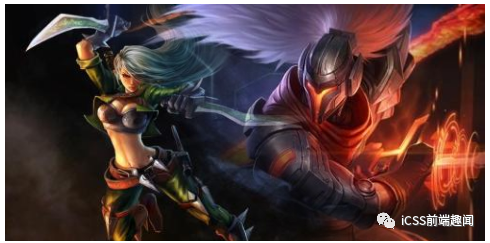

两张图片,一张完全重叠在另外一张之上,然后使用 mask: linear-gradient(45deg, #000 50%, transparent 50%) 分割两张图片:

CodePen Demo — MASK 的基本使用,多张图片下的基本用法[3]

当然,注意上面我们使用的 mask 的渐变,是完全的实色变化,没有过度效果。

我们稍微修改一下 mask 内的渐变:

{
- mask: linear-gradient(45deg, #000 50%, transparent 50%)
+ mask: linear-gradient(45deg, #000 40%, transparent 60%)
}

即可得到图片1向图片2过渡切换的效果:

CodePen Demo — MASK 的基本使用,多张图片下的基本用法2[4]

使用 MASK 进行转场动画

有了上面的铺垫。运用上面的介绍的一些方法,我们就可以使用 mask 来进行一些图片切换间的转场动画。

使用线性渐变 mask:linear-gradient() 进行切换

还是上面的 Demo,我们通过动态的去改变 mask 的值来实现图片的显示/转场效果。

代码可能是这样:

div {
    backgroundurl(image1.jpg);
    animation: maskMove 2s linear;
}

@keyframes {
  0% {
    masklinear-gradient(45deg, #000 0%, transparent 5%, transparent 5%);
  }
  1% {
    masklinear-gradient(45deg, #000 1%, transparent 6%, transparent 6%);
  }
  ...
  100% {
    masklinear-gradient(45deg, #000 100%, transparent 105%, transparent 105%);
  }
}

当然,像上面那样一个一个写,会比较费力,通常我们会借助 SASS/LESS 等预处理器进行操作。像是这样:

div {
    position: relative;
    backgroundurl(image2.jpg) no-repeat;

    &::before {
        position: absolute;
        content"";
        top0;left0right0;bottom0;
        backgroundurl(image1.jpg);
        animation: maskRotate 1.2s ease-in-out;
    }
}

@keyframes maskRotate {
    @for $i from 0 through 100 {
        #{$i}% {
            masklinear-gradient(45deg, #000 #{$i + '%'}, transparent #{$i + 5 + '%'}, transparent 1%);
        }
    }
}

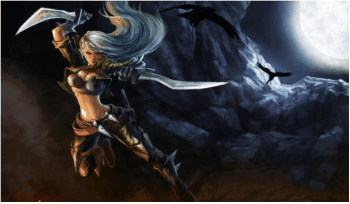

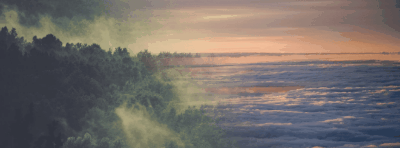

可以得到下面这样的效果(单张图片的显隐及两张图片下的切换):

CodePen Demo — MASK linear-gradient 转场[5]

使用角向渐变 mask: conic-gradient() 进行切换

当然,除了 mask: linear-gradient(),使用径向渐变或者角向渐变也都是可以的。使用角向渐变的原理也是一样的:

@keyframes maskRotate {
    @for $i from 0 through 100 {
        #{$i}% {
            maskconic-gradient(#000 #{$i - 10 + '%'}, transparent #{$i + '%'}, transparent);
        }
    }
}

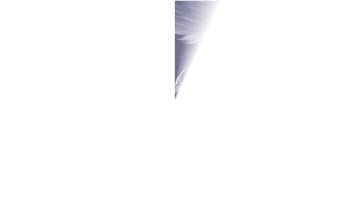

可以实现图片的角向渐显/切换:

CodePen Demo — MASK conic-gradient 转场[6]

这个技巧,在张鑫旭的这篇文章里,有更多丰富的例子,可以移步阅读:

你用的那些CSS转场动画可以换一换了[7]

运用这个技巧,我们就可以实现很多有意思的图片效果。像是这样:

mask 碰撞滤镜与混合模式

继续下一环节。CSS 中很多有意思的属性,和滤镜和混合模式一结合,会碰撞出更多火花。

mask & 滤镜 filter: contrast()

首先,我们利用多重径向渐变,实现这样一张图。

{
  backgroundradial-gradient(#000, transparent);
  background-size20px 20px;
}

看着没什么特别,我们利用 filter: contrast() 对比度滤镜,改造一下。代码大概是这样:

html,body {
    width100%;
    height100%;
    filtercontrast(5);
}

div {
    position: relative;
    width100%;
    height100%;
    background#fff;

    &::before {
        content"";
        position: absolute;
        top0right0bottom0left0;
        backgroundradial-gradient(#000, transparent);
        background-size20px 20px;
    }
}

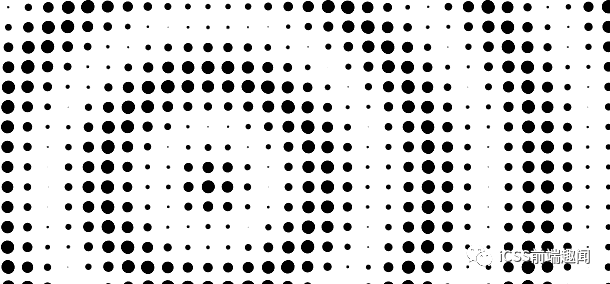

即可得到这样的图形,利用对比度滤镜,将图形变得非常的锐化。

这个时候,我们再叠加上不同的 mask 遮罩。即可得到各种有意思的图形效果。

body {
    filtercontrast(5);
}

div {
    position: relative;
    background#fff;

    &::before {
        backgroundradial-gradient(#000, transparent);
        background-size20px 20px;

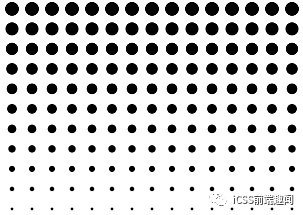

      + masklinear-gradient(-180deg, rgba(2552552551), rgba(255255255, .5));
    }
}


CodePen Demo — 使用 mask 搭配滤镜 contrast[8]

我们叠加了一个线性渐变的 mask linear-gradient(-180deg, rgba(255, 255, 255, 1), rgba(255, 255, 255, .5)),注意,两个渐变颜色都是带透明度的。

或者换一个径向渐变:

{
    maskrepeating-radial-gradient(circle at 35% 65%, #000, rgba(000, .5), #000 25%);
}


CodePen Demo —  使用 mask 搭配滤镜 contrast[9]

好的,下一步,与上文类似,我们添加上动画。

div {
    ...

    &::before {
        backgroundradial-gradient(#000, transparent);
        background-size20px 20px;
        maskrepeating-radial-gradient(circle at 35% 65%, #000, rgba(000, .5), #000 25%);
        animation: maskMove 15s infinite linear;
    }
}

@keyframes maskMove {
    @for $i from 0 through 100 {
        #{$i}% {
            maskrepeating-radial-gradient(circle at 35% 65%, #000, rgba(000, .5), #000 #{$i + 10 +  '%'});
        }
    }
}

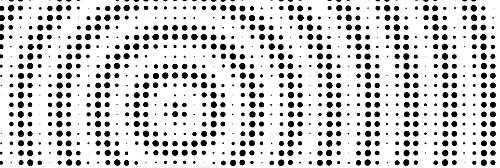

看看,可以得到了非常酷炫的动画效果:

CodePen Demo —  使用 mask 搭配滤镜 contrast 及动画[10]

还记得使用 filter: hue-rotate() 色相滤镜吗。再加上它,我们可以让颜色也变化起来。

mask6

CodePen Demo —  使用 mask 搭配滤镜 contrast 及动画2[11]

mask & 滤镜 filter: contrast() & 混合模式

接下来我们再叠加上混合模式。

注意到上面,其实我们的容器背景色是白色 #fff

我们可以通过多嵌套一层层级,再增加一个容器背景色,再叠加上混合模式,产生不一样的效果。

先不添加使用 mask,重新构造一下结构,最终的伪代码是这样:

div class="wrap">
    div class="inner">div>
div>
.wrap {
    position: relative;
    height100%;
    backgroundlinear-gradient(45deg, #f44336, #ff9800, #ffeb3b, #8bc34a, #00bcd4, #673ab7);
}

.inner {
    height100%;
    background#000;
    filtercontrast(700%);
    mix-blend-mode: multiply;

    &::before {
        content"";
        position: absolute;
        top0right0bottom0left0;
        backgroundradial-gradient(#fff, transparent);
        background-size12px 12px;
    }
}

原理示例图如下:

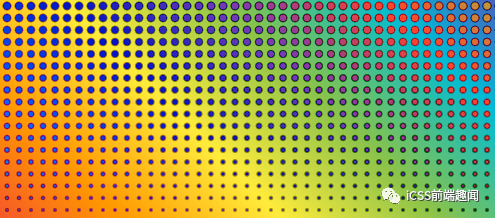

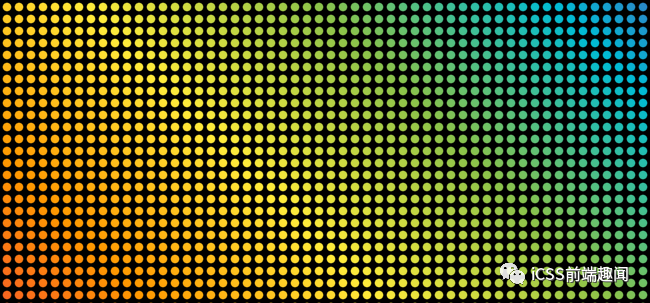

我们就可以得到如下的效果:


OK,到这一步,mask 还没有运用上,我们再添加上 mask。

.wrap {
    backgroundlinear-gradient(45deg, #f44336, #ff9800, #ffeb3b, #8bc34a, #00bcd4, #673ab7);
}

.inner {
    ...
    filtercontrast(700%);
    mix-blend-mode: multiply;

    &::before {
        backgroundradial-gradient(#fff, transparent);
        background-size12px 12px;
      + masklinear-gradient(#000, rgba(000, .5));
    }
}

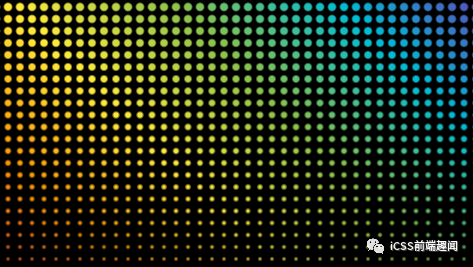

CodePen Demo — mask & filter & blend-mode[12]

实际效果比截图好很多,可以点击 Demo 去看看。

当然,这里叠加的是 mix-blend-mode: multiply ,可以尝试其他混合模式,得到其他不一样的效果。

譬如,叠加  mix-blend-mode: difference,等等等等:

更多有意思的叠加,感兴趣的同学需要自己多加尝试。

mask 与图片

当然,mask 最本质的作用应该还是作用于图片。上面得到的重要结论:

图片与 mask 生成的渐变的 transparent 的重叠部分,将会变得透明。

也可以作用于 mask 属性传入的图片。也就是说,mask 是可以传入图片素材的,并且遵循 background-image 与 mask 图片的透明重叠部分,将会变得透明。

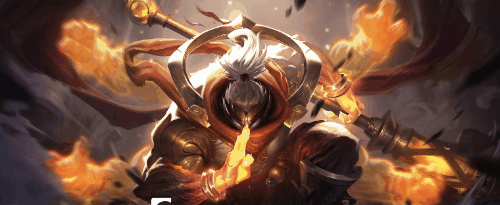

运用这个技巧,可以制作非常酷炫的转场动画:

这里其实主要是在 mask 中运用了这样一张图片:

然后,使用了逐帧动画,快速切换每一帧的 mask :

.img1 {
    backgroundurl(image1.jpg) no-repeat left top;
}

.img2 {
    maskurl(https://i.imgur.com/AYJuRke.png);
    mask-size3000% 100%;
    animation: maskMove 2s steps(29) infinite;
}

.img2::before {
    backgroundurl(image2.jpg) no-repeat left top;
}

@keyframes maskMove {
    from {
        mask-position0 0;
    }
    to {
        mask-position100% 0;
    }
}

CodePen Demo — mask 制作转场动画[13]

当然,这个也是可以加上各种动画的。上面已经演示了很多次了,感兴趣的同学可以自己尝试尝试。

最后

说了这么多,mask 其实还是属于一个比较冷门的属性。在日常业务中能运用上的机会不多。

而且兼容性不算特别好,打开 MDN,可以看到,除了 mask 本身,还有很多与 mask 相关的属性,只是目前大部分还属于实验室阶段。本文只是初略的介绍了 mask 本身,对 mask 相关的一些属性将会另起一文。

当然,即便如此,从属性本身而言,我觉得 mask 还是非常有意思的,带来了 CSS 更多可能性。


好了,本文到此结束,希望对你有帮助 🙂

如果还有什么疑问或者建议,可以多多交流,原创文章,文笔有限,才疏学浅,文中若有不正之处,万望告知。
